A1000-Serie

CIMR-A140296A0AAA00000

Frequenzumrichter mit Hochleistungs-Vektorregelung

Überblick

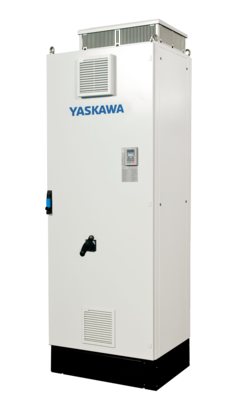

Mit dem A1000 Floor Standing Frequenzumrichter bietet YASKAWA ein Schaltschrankkonzept, das die Installation und Inbetriebnahme von Umrichtern der A1000 Serie noch einfacher macht. Konfiguriert nach Kundenwunsch und im Schaltschrank vormontiert geliefert, sind die Geräte im Handumdrehen betriebsbereit.

  • EMV-Filter (TN oder IT Netz), Hauptschalter mit oder ohne Türgriff, Bremseinheit, Leistungsschalter, Sicherungen, Ausgangsdrosseln optional
  • Getrennte Luftkanäle für Leistungsteil und Steuerung gewährleisten optimale Kühlung und reduzieren die Verschmutzung der Elektronik
  • Klartext LCD-Bedieneinheit als Standard auf der Schaltschranktür (13 Sprachen wählbar)
  • Optionale Schrankerweiterung links oder rechts für den Einbau kundeneigener Komponenten wie Spannungsversorgungen, Steuerungen oder Ähnlichem
  • Erhältlich in Schutzklasse IP23/IP54

 Vorteile:

  • Einfache Projektierung
  • Zuverlässiger Betrieb dank sorgfältig ausgewählter, aufeinander abgestimmter und getesteter
    Komponenten (mechanisch, thermisch, EMV)
  • Ein Ansprechpartner bei Planung, Beschaffung, Inbetriebnahme und Service
  • Reduzierter Zeit- und Kostenaufwand bei Installation und Inbetriebnahme
  • Encoderless operation of PM motors with full torque at zero speed
  • Advanced Auto-Tuning functions to adjust automatically motor settings and analyze continuously changes during motor operation to achieve the highest machine performance
  • Advanced energy-saving control technology which improves efficiency and machine productivity in combination with induction and synchronous motor operation
  • Available with special features for a high-speed spindle, positioning, crane and hoist, electronic line shaft

Technische Daten

  • Spannungsversorgung
  • 400 V
  • Phasen
  • 3-phasig
  • Nennausgangsstrom (Heavy Duty)
  • 258 A
  • Nennausgangsstrom (Normal Duty)
  • 296 A
  • Motornennleistung (HD)
  • 132 kW
  • Motornennleistung (ND)
  • 160 kW
  • Motor-Typ
  • Permanentmagnetmotoren, Induktionsmotor
  • Normenkonformität
  • cUL, CE, GL, RoHS, UL
  • Umgebungstemperatur (Min)
  • -10 °C
  • Umgebungstemperatur (Max)
  • 40 °C
  • Umgebungstemperatur (Max) mit Leistungsreduzierung
  • 50 °C
  • Max. Luftfeuchtigkeit (nicht-kondensierend)
  • 95 %
  • Max. Höhe über N.N. (ohne Leistungsreduzierung)
  • 1.000 m
  • Max. Höhe über N.N. (mit Leistungsreduzierung)
  • 3.000 m
  • Höhe
  • 2.350 mm
  • Breite
  • 620 mm
  • Tiefe
  • 600 mm
  • Gewicht
  • 233 kg
  • Gehäuse
  • IP23
  • Umgebungsbedingungen
  • Standard
