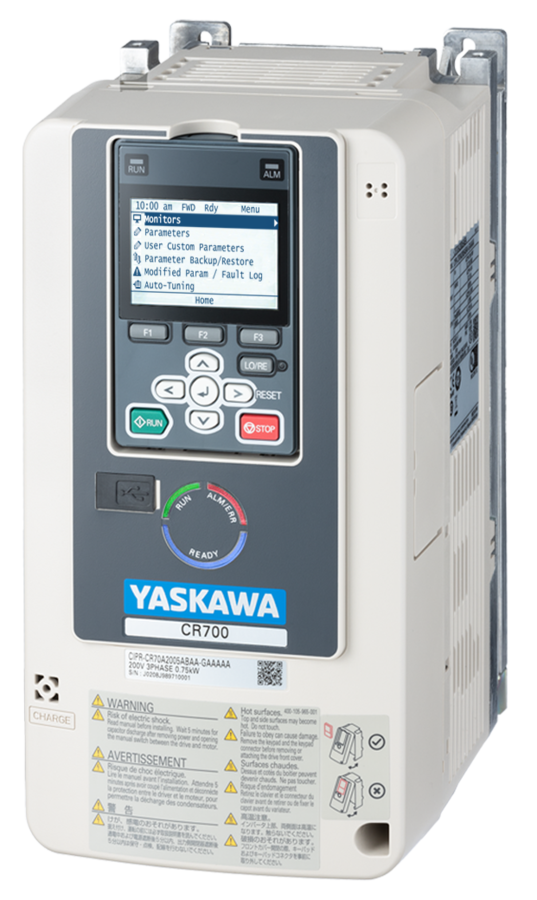

CR700
Frequenzumrichter für Krananwendungen
Verbesserte spezielle Kranfunktionen
Die kontinuierliche Verbesserung der Schlüsselfunktionen für Krananwendungen hat in den vergangenen 30 Jahren das Vertrauen unserer Kunden gewonnen. Der CR700 steuert Hebezeuganwendung in Perfektion. Dank innovativer Konstruktionsvorteile hilft Ihnen der CR700 Kranantrieb, die Anfangsinvestitionen für den Fabrikbau zu senken, unterstützt Sie bei der Steigerung Ihrer Produktivität, senkt den Aufwand für die tägliche Wartung und hilft, den Energieverbrauch zu reduzieren.
Hervorragende Eigenschaften, um ausgezeichnete Kranlösungen zu bauen

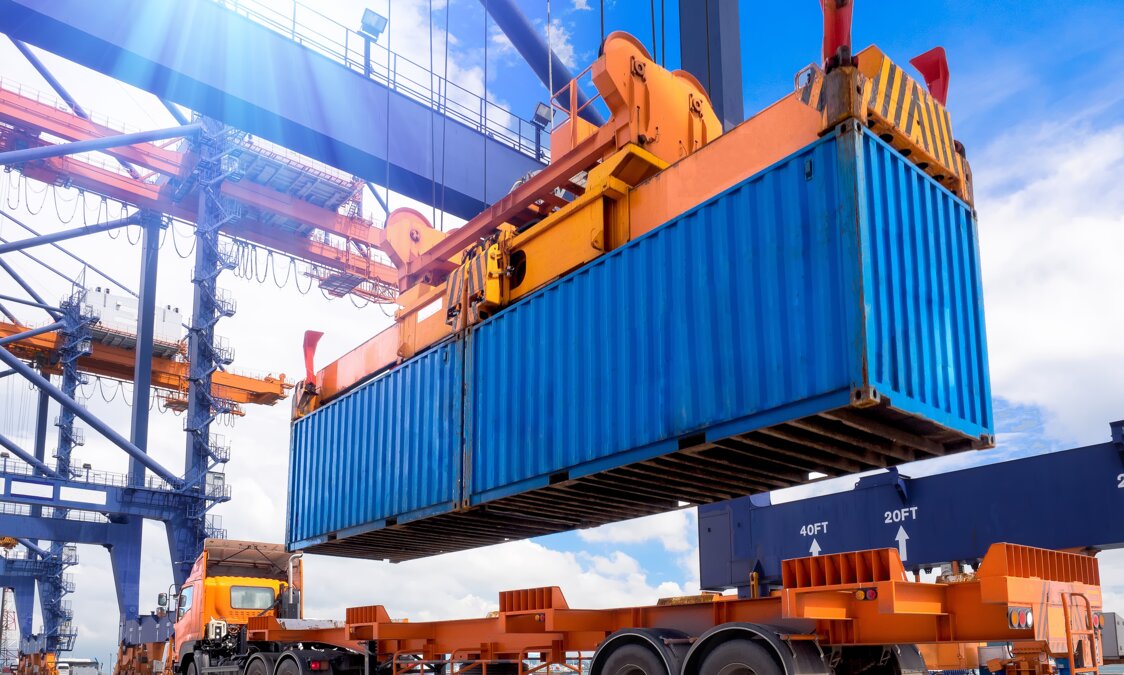

Diese Funktionen sind unser ganzer Stolz im Bereich Kranantrieb. Und sie werden Sie dabei unterstützen, einzigartig zu sein. Alle wertvollen Güter, die Sie mit dem Kran transportieren, werden mit großer Sorgfalt befördert. Es ist so sanft und reibungslos, als würden Sie Container mit Ihren eigenen Händen bewegen.
Die hervorragende Master-Follower-Lageregelung des CR700 ist die Schlüsselfunktion für Anwendungen, bei denen mehrere Motoren nicht mechanisch miteinander verbunden sind, aber dennoch eine synchrone und präzise Lageregelung erforderlich ist. Die Drehzahl- und Lageregelungsfunktionen überwachen und vergleichen ständig den Soll- und Istwert der Motorwelle und gewährleisten einen äußerst präzisen Tandembetrieb.
- Master-Follower-Lageregelung
- Hochpräzise Tandemanwendungen
- Drehzahlgeregelte Positionierung
- Keine externe Steuerung erforderlich, alle Steuerungsfunktionen integriert
- Automatischer Betriebsstopp bei Positionsabweichung
Die Anti-Pendel-Funktion verbessert die Effizienz und Sicherheit bei Lang- und Katzfahranwendungen. Die Minimierung des horizontalen Lastschwingens ermöglicht eine schnellere und einfachere Positionierung der Last. Diese intelligente Funktion unterstützt den Kranführer und reduziert die Wartungskosten durch geringeren Verschleiß.
- Reduziert Unfälle und Schäden, die durch das Pendeln der Last verursacht werden
- Funktioniert ohne externe Anti-Pendel-Sensoren
- Kein Motor-Geber erforderlich
- Verbessert die Effizienz des Krans
- Anwendbar für Lang- und Katzfahrten
Die Leichtlast-Funktion optimiert die Zykluszeiten des Krans durch Anpassung der Hubgeschwindigkeit an das Gewicht der Last. Wenn eine leichte Last erkannt wird, wird die Betriebsgeschwindigkeit automatisch auf Maximum geschaltet. Dies minimiert die Betriebszeit des Hebezeugs und erhöht die Produktivität.
- Automatische Lasterkennung
- Automatische Anpassung der Betriebsgeschwindigkeit
- Kürzere Taktzeit
- Erhöht die Effizienz des Hebezeugs
Noch mehr nützliche Funktionen für Ihre Krananwendung
Mit den folgenden Merkmalen und Funktionen des CR700 ist es einfacher und bequemer denn je, Ihre Krananwendung zu erstellen - und Ihren Kunden hervorragende Lösungen zu bieten.

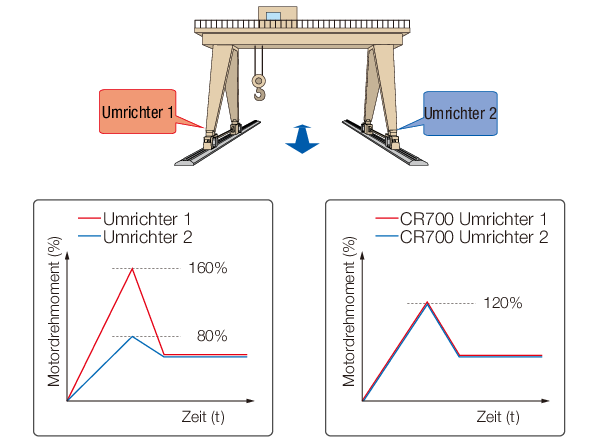

Der CR700 ist so optimiert, dass er die erforderliche Leistung aller Fahrantriebe zur Überwindung der Reibungskräfte während der Fahrt in Open Loop Vector Control kombiniert. Diese Funktion löst das Problem, dass ein Motor aufgrund einer unsymmetrischen Last überlastet wird, und minimiert das Risiko von mechanischem Verschleiß, indem die Lasteinwirkung auf mehrere Antriebe verteilt wird.
- Reduziert Kosten und das Risiko eines Geberausfalls
- Verhindert unsymmetrische Last und Motorüberlastung
- Reduziert mechanische Reibung und Kranverschleiß
- Sanfte und präzise Fahrbeschleunigung

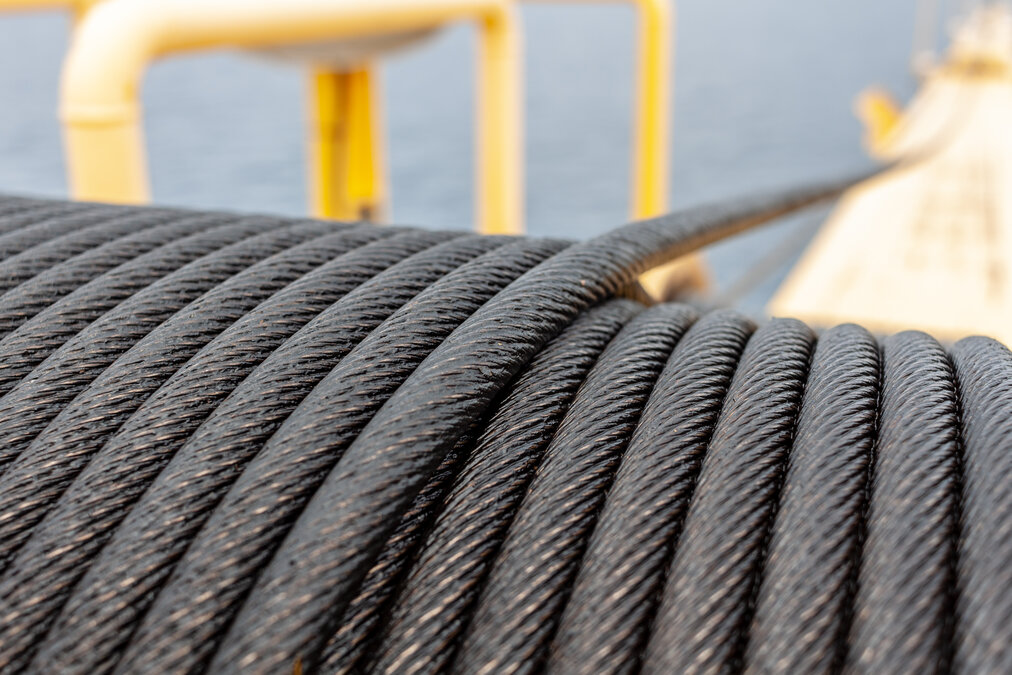

Bei Anwendungen mit langen Hubwegen unterstützt die Seillängenerkennung den Kranführer dabei, sicherer zu arbeiten, indem die Informationen über die tatsächliche Lastposition weitergegeben werden.
- Verhindert eine Fehlanpassung des Betriebsbereichs
- Überwacht die Positionen von Haken und Last
- Verbessert die Sicherheit des Hebezeugs
- Überwacht die Wegbegrenzung

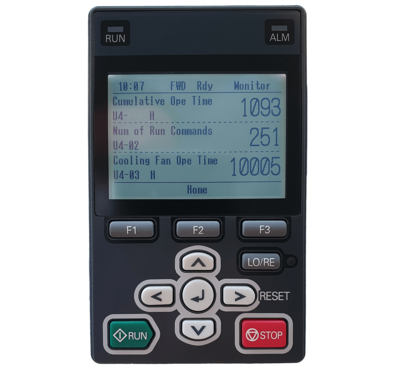

Monitore für die vorbeugende Wartung erhöhen die Kransicherheit und Produktverfügbarkeit. Auf alle Monitore für die Lebensdauer des Antriebs kann einfach über das Bedienteil oder über Netzwerkkommunikationsoptionen zugegriffen werden. Diese umfassenden Servicefunktionen unterstützen Sie bei der Planung der vorbeugenden Wartung, bevor ein Fehler auftritt.
- Anzahl der Fahrbefehle
- Betriebszeit von Antrieb und Lüfter
- Lebensdauer von Kondensator, IGBT und SoftCharge-Relais
- Temperatur des Umrichters
- Tatsächliche Betriebsspitzenlast

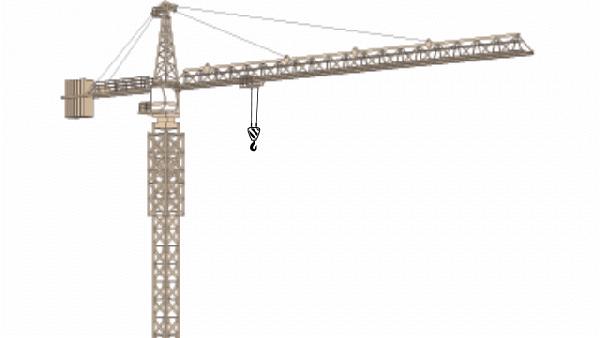

Der an den Antrieb angeschlossene Wegbegrenzungssensor verhindert ein Überfahren und Überwickeln außerhalb des definierten Arbeitsbereichs.
- Definierte Arbeitsbereichsgrenzen
- Unterstützt Kollisionsschutzmaßnahmen

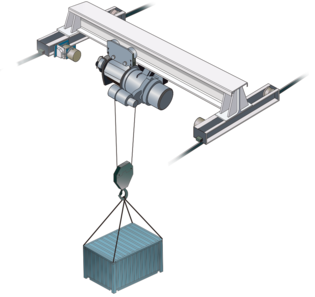

Der programmierbare Zähler überwacht die Anzahl der Fahr- und Bremslösebefehle und gibt einen Alarm aus, sobald die Anzahl den Betriebswert erreicht. Dies unterstützt das Wartungsteam bei der Planung der vorbeugenden Wartung der mechanischen Bremse.
- Vorbeugende Wartung
- Reduziert den Bremsenverschleißes
- Erhöht die Sicherheit und Zuverlässigkeit der Bremse

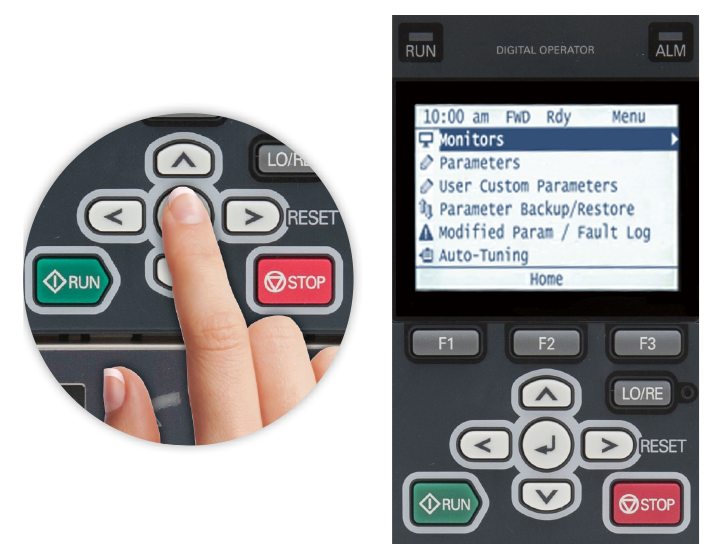

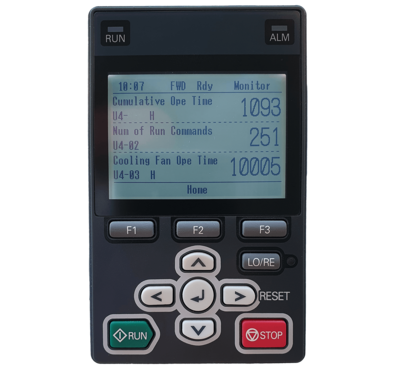

Der CR700 bietet mit seiner intuitiven Benutzerschnittstelle und dem haptischen Bedienteil alles, was für eine einfache und schnelle Programmierung nötig ist. Selbsterklärende Navigationsmenüs und Start-up-Assistenten machen die Programmierung und Einrichtung schneller und einfacher als je zuvor. Mit DriveWizard Mobile kann das Gerät ganz einfach von Ihrem Smartphone oder Tablet aus verwaltet und gesteuert werden.
- Ausgelegt für 10 Jahre wartungsfreien Betrieb
- Echtzeituhr
- Automatische Parameter-Backup-Funktion
- Verbessertes Tastenfeld und Start-up-Assistent
- Parametereinstellung für bis zu 4 Motoren
- Kopierfunktion
- Micro SD-Speicher
- Hochauflösendes Display
- Optionales LCD-Bedienfeld mit Bluetooth-Konnektivität
Energiesparende Lösungen
Mit der rückspeisefähigen Umrichtereinheit D1000 und der Rückspeiseeinheit R1000 bieten wir kundenfreundliche Lösungen, die durch die Rückspeisung von Bremsenergie in das Stromnetz einen wesentlichen Beitrag zur Reduzierung des Stromverbrauchs leisten können. Das senkt die Kosten und sorgt für einen effizienten Betrieb.

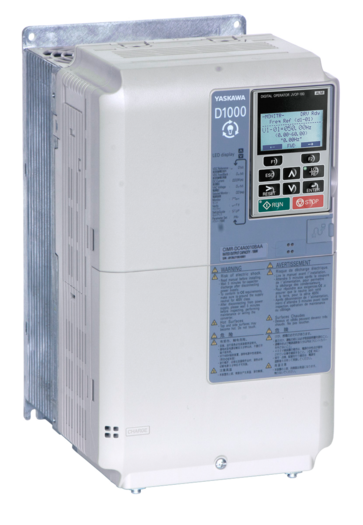

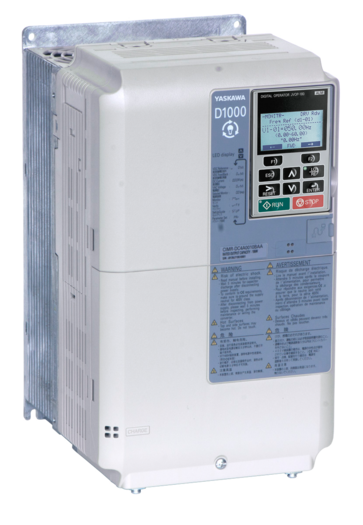

Ein- und Rückspeiseeinheit D1000
Die Ein- und Rückspeiseeinheit D1000 spart nicht nur Strom, sondern auch Platz. Sie eignet sich sowohl für einzelne rückspeisefähige Frequenzumrichter als auch für Frequenzumrichter-Systeme, Servoachsen oder Robotern.
- Bis zu 630 kW
- AFE-PWM-Umrichter für sauberes Netz (THD < 5%)
- 150% Überlast für 60 s
- Verstärkbare DC-Spannung
- Einzel- oder Mehrachsenanschluss
- Vorkonfiguriertes Paket für einfache Auswahl

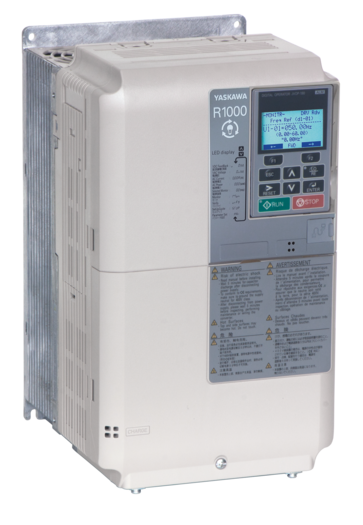

Rückspeiseeinheit R1000
Die Rückspeiseeinheit R1000 mit Blockschaltung ist eine umweltfreundliche, nachhaltige Alternative für Bremswiderstände.
- Die intelligente Bremsoption bis zu 300 kW
- Ersatz des konventionellen Bremswiderstandes
- Keine Verschwendung von regenerativer Energie
- Anschluss an eine oder mehrere Achsen
- Vorkonfiguriertes Paket für eine einfache Auswahl
Bequemes Einrichten und Überwachen
Der CR700 bietet eine benutzerfreundliche Programmierung mit einem intuitiv gestalteten Bedienteil und einer taktilen Benutzeroberfläche. Selbsterklärende Navigationsmenüs und Einrichtungsassistenten machen die Programmierung und Einrichtung schneller und einfacher als je zuvor. Mit DriveWizard® Mobile kann der CR700 ganz einfach von Ihrem Smartphone oder Tablet aus verwaltet und gesteuert werden.
DriveWizard® Mobile Anwendung
DriveWizard® Mobile verwandelt Ihr Smartphone oder Tablet in ein Kontrollzentrum für Ihre CR700 Frequenzumrichter. Über DriveWizard® Mobile lässt sich der CR700 nicht nur parametrieren und steuern, auch Parametersätze lassen sich entweder in Ihrem Smartphone oder in der Yaskawa Drive Cloud sichern und später wiederherstellen. Darüberhinaus haben Sie sämtliche Informationen für die Parametereinstellung, Fehlersuche und Fehlerbehebung jederzeit und überall griffbereit. Über den QR-Code an der Vorderseite des CR700 haben Sie mit DriveWizard® Mobile Zugriff auf Gerätedaten und die aktuelle Bedienungsanleitung.
- Intuitive Parameterbearbeitung mit Hilfe- und Suchfunktionen
- Erstellen von Favoritenlisten für Parameter
- 8-Kanal-Oszilloskop mit umfangreichen Triggerfunktionen und Datenanalyse
- Sicherung/Verifizierung von Parametern
- Einrichtungsassistent für die schnelles Einrichten ohne Kenntnisse von Menüs und Parametern
- Hilfe zur schnellen Fehlerbehebung mit Fehleranalyse und Gegenmaßnahmen
- Export zum PC-Tool DriveWizard®
- Sorgenfreie Datenwiederherstellung: Sicherung/Wiederherstellung von Parametern jederzeit über den Yaskawa Cloud Service für registrierte Frequenzumrichter
- Offline nutzbar in Gebieten ohne Mobilfunkempfang
DriveWizard® Mobile herunterladen
Yaskawa Drive Cloud Dienst
Mit der Yaskawa Drive Cloud bieten wir Ihnen einen kostenlosen Zugang zur Antriebsregistrierung, zu den neuesten Produktinformationen und zum Online-Speicher für Parameter- und Anwendungs-Backup-Daten. Die Yaskawa Drive Cloud ist der einfache und sichere Weg, Ihre Antriebsdaten zu speichern und jederzeit abrufbar zu haben, wenn Sie sie benötigen.
- Online-Handbuch
- Kostenloser Speicher für Parameter-Backup und Applikationsaufzeichnungen
- Bequeme Speicherung von Antriebsdaten, die überall zugänglich sind
- Direkter Zugriff auf Ihr persönliches CR700 Datenpaket
Weiter zu Yaskawa Drive Cloud
Handbücher in der Yaskawa Manuals App
Tragen Sie nie wieder schwere Papierhandbücher mit sich herum. Mit der Yaskawa Manuals App haben Sie die aktuellen Handbücher für CR700 Frequenzumrichter immer griffbereit auf Ihrem Smartphone.
- Responsives Layout - Zeilenumbrüche passen sich automatisch der Zoomstufe an und sorgen für optimale Lesbarkeit, ohne dass Sie nach links/rechts wischen müssen
- Mit der Suchfunktion finden Sie schnell die Informationen, die Sie wirklich brauchen
- Setzen Sie Ihre eigenen Lesezeichen für häufig verwendete Seiten
- Alle Handbücher können für die Offline-Nutzung heruntergeladen werden
- Dokumente sind immer auf dem neuesten Stand
Yaskawa Handbücher herunterladen
Wissen Sie schon, was Sie brauchen?
Wenn Sie bereits wissen, was Sie brauchen, und sich nur vergewissern wollen, dass wir den CR700 in der perfekten Größe anbieten, gehen Sie zum Antriebskonfigurator. Dort finden Sie auch die technischen Daten und alle Downloads, die Sie benötigen - seien es CAD-Dateien für die Konstruktion Ihrer Maschine, Handbücher, CAE-Dateien, Broschüren oder Software.
